Подключение фильтра питьевой воды к смесителю

Небольшая инструкция с картинками о том, как за 20-30 минут своими руками установить смеситель со встроенным краном для питьевой воды и подключить к нему фильтр.

Установка дома фильтра питьевой воды позволяет многократно сократить расходы на покупку воды. При этом не нужно заботиться о доставке воды, чистая питьевая вода всегда есть на вашей кухне прямо в вашем кране. Сам фильтр располагается в кухонном модуле под мойкой, не занимает много места. Требует простого обслуживания 1-2 раза в год.

В компании Партнер при одновременной покупке фильтра Гейзер и смесителя с краном для питьевой воды будет предоставлена скидка "крупный опт".

Будем использовать кран с функцией подключения фильтра питьевой воды EcologyStone ES-08/331. Это высококачественный смеситель с корпусом, изготовленным из латуни, керамическими картриджами, окрашенный в несколько слоев в белый цвет, в точности совпадающий по декору с мойками из искусственного камня того же производителя.


Смеситель поставляется в плотной картонной коробке с толстым поролоновым наполнителем, надежно удерживающим детали и исключающим их повреждения как снаружи, так и друг об друга. Комплект поставки включает в себя абсолютно все необходимое для монтажа:
- собственно сам смеситель с аэратором;
- комплект усиленного крепежа на столешницу;
- резиновые прокладки;
- три подводки 1/2" разной длины для удобного монтажа, для горяче, холодной и питьевой воды;
- переходник 1/2" на стандартный фитинг для подключения фильтра;
- гарантийный талон.

Фильтр Гейзер Классик для жесткой воды — простое, выгодное решение для очистки жесткой воды из системы городского водоснабжения до состояния питьевой воды. Фильтр имеет три этапа очистки воды.
  1. Осадочный картридж РР 5 - 10SL удаляет нерастворимые частицы размером до 5 мкм (ржавчина, взвеси).
  2. Картридж Арагон 2 имеет увеличенный ресурс по удалению солей жесткости, что гарантирует отсутствие накипи на нагревательных приборах.
  3. БАФ — картридж с мультикомпонентной загрузкой из ионообменных материалов и сорбентов для очистки воды от остаточного хлора, органических соединений, железа (при содержании до 2 мг/л) и других вредных примесей.

Замена картриджей для семьи из 3-4 человек в среднем 1 раз в год.

Монтаж смесителя

На основание корпуса смесителя нужно навернуть трубку с наружней резьбой, которая будет проходить через столешницу или мойку. Трубки всех трех подводок нужно провести через пластиковую гайку. Если этого не сделать заранее, то после установки смесителя, крупные фитинги подводки не пройдут в отверстие гайки и все придется разбирать и начинать сначала.

подготовка смесителя.png

Далее делаем отверстие под смеситель в столешнице или мойки. На некоторых моделях моек отверстие изготавливается производителем. На многих других пользователь сам может решить, где будет расположен кран, справа или слева. В мойках из искусственного камня EcologyStone в комплекте имеется фреза для изготовления отверстия.



Фрезу ставим в шуруповерт или дрель и сверлим отверстие в мойке или столешнице.

Далее ставим резиновую прокладку на основание смесителя и закрепляем его в получившемся отверстии. Для этого сначала вкручиваем снизу три трубки подводки, а потом затягиваем черную пластиковую гайку. На рисунке столешница (мойка) изображена схематично в разрезе, чтобы можно было рассмотреть, что должно получиться.

установка на столешнице.png

Далее к подводке, которая подключена к крану питьевой воды, прикручиваем переходник, на другом конце которого стандартный фитинг для подключения подводки с чистой водой от фильтра.


Монтаж и подключение фильтра

Не будем подробно останавливаться на сберке и подключении фильтра к системе водопровода, так как это описано в инструкции к фильтру.
Также можно найти все видеоинструкции на Ютуб-канале компании Гейзер.
Процесс включает в себя следующие этапы:
- подключение тройника с запорной арматурой к водопроводной розетке для отвода холодной воды к фильтру;
- для систем с обратным осмосом нужно подключить слив дренажной воды в канализацию;
- подключение накопительного бака для систем, им укомплектованных;
- установку картриджей в фильтры.
Вся необходимая фурнитура для подключения у фильтров есть в коробке. При монтаже понадобятся разводные ключи и минимальные навыки уплотнения соединений лентой фум или паклей. В городах, где присутствуют представительства фирмы Гейзер, можно заказать абсолютно бесплатную сборку и монтаж фильтра.

Остается только подключить фильтр к крану. Для этого используются пластиковые трубки из комплекта поставки фильтра.
Фитинги для подключения трубок поставляются с защитными заглушками, которые необходимо предварительно снять. Сначала снимаем вбок ограничительные скобы с фильтра и с переходника, освобождая механизм замка.

ограничительная скоба на фильтре.png ограничительная скоба на переходнике.png

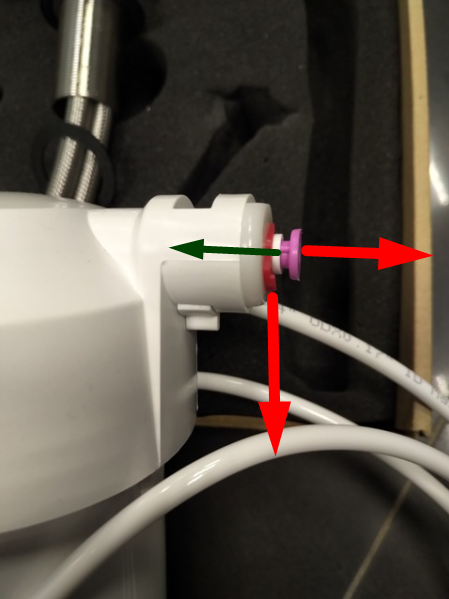

Далее вытягиваем из фитинга фильтра резиновую заглушку, освобождая отверстие для трубки. Для этого нужно надавить на подпружиненное колечки замка. Нажимаем на колечко в сторону фильтра, а заглушку вытягиваем в противоположную сторону. Также в будущем отсоединяется и трубка от замка.

работа фитинга.png

В отверстие замка фильтра до упора вставляется один конец трубки. Второй конец трубки вставляется аналогично в переходник подводки смесителя.

IMG_20200622_1901177.jpg IMG_20200622_1901256.jpg

IMG_20200622_1901478.jpg IMG_20200622_1902076.jpg

На этом система собрана и готова к использованию.
